Le profilage de tôle d'aluminium et d'acier

Le profilage à froid est un procédé de mise en forme continue qui permet de déformer une tôle (acier, aluminium) pour lui faire suivre un profil. Par rapport au pliage, le profilage est un procédé continu plus adapté aux moyennes ou grandes séries. Le profilage peut être considéré comme un pliage en continue. Chaque jeu de galets -qui donne progressivement la forme- est appelé tête de profilage.

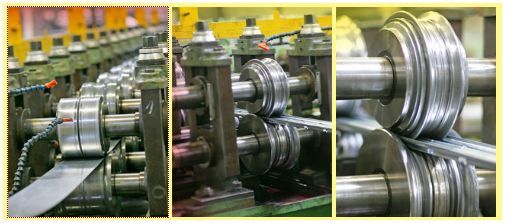

 profileuse_et_tete_de_profilage

Profileuse et galets de profilage

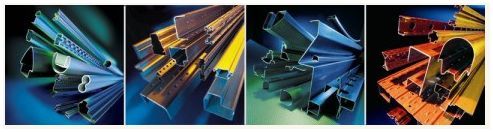

profil_acier_aluminium
Profils divers

Trois familles de procédés

En profilage à froid, on peut distinguer 3 grandes familles de procédés :

  • Les profilés larges. Les produits ont une grande largeur (600 à 1500 mm) comportant plusieurs ondes (utilisation en bardage et couverture);
  • Les profilés étroits sont de section ouverte ou fermée sans soudure. Cette catégorie regroupe les profilés de structure, chemises de câbles, glissières de sécurité;
  • Les tubes. Il s'agit de produits fermés à section fermée avec une soudure réalisée en continu.

Possibilités du profilage
Le profilage permet de traiter des produits laminés et de les mettre en forme avec les caractéristiques finales suivantes:

  • Épaisseur : 0.15 mm à 12 mm
  • Largeur : max 2 mètres
  • Longueur : max imposé par la manipulation et le transport uniquement
  • Nuances : très nombreuses nuances d'acier et d'aluminium

Outillages et machines de profilages
L'outillage est constitué de galets en acier (Z160CDV12, 45CDV6, ...).
Les machines sont des profileuses qui se composent d'un dérouleur, d'une table d'entrée pour le feuillard, des têtes de profilage, d'une table de récupération du profil.

Source : www.euro-profilage.com
