My Little Blog Fonderie
15 janvier 2010

Fonderie - Efficacité du poteyage ?

L'efficacité de l'action refroidissante du poteyage en fonderie sous pression dépend de trois facteurs majeurs qui sont la durée de poteyage, le débit des buses et la température du moule. Il existe des interactions entre ces facteurs. en particulier avec la température qui joue un rôle très important.

icone dossier

Poteyage__plan_exo_rience

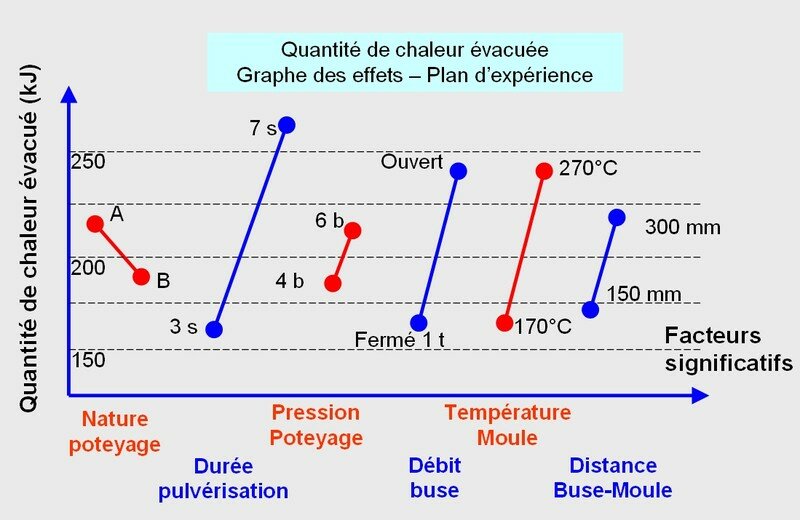

Résultats d'un plan d'expérience (CTIF/publié dans la revue Fonderie et Fondeur d'Aujourd'hui) sur un montage d'essai
instrumenté reproduisant les conditions de pulvérisation.

Efficacité de l'action refroidissante
L'efficacité de l'action refroidissante de la phase de poteyage dépend de nombreux facteurs :

- De la durée de poteyage. C'est le facteur le plus important
- De la quantité pulvérisé par cycle (nb de buses, durée de pulvérisation et pression).
- De la température de moule initiale (trop froid, le produit coule sur le moule et trop chaud, il y a phénomène de "caléfaction" et les goutelettes ne percent pas la couche de vapeur en surface).
- Du type de produit utilisé car le poteyage modifie la mouillabilité (aptitude à s'étaler sur le moule).Certains produits conviennent pour moule chaud (Aluminium grosse machine), d'autres pour moule froid (zamak). D'un produit à l'autre, la plage d'utilisation optimale peut varier sensiblement.
- De l'angle de pulvérisation: perpendiculaire au moule (le plus efficace) ou avec une forte angulation.
- ...

Poteyage_fonction_de_la_temp_rature_moule

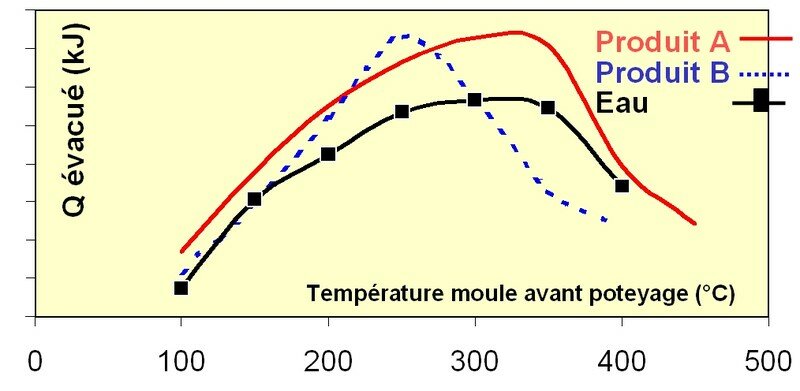

Efficacité thermique (mesurée avec thermocouple inséré) fonction de la température initiale du moule (avant début de poteyage) et du type de produit utilisé (eau et 2 produits du commerce).

Modèle

Un modèle simplifié du refroidissement du moule par le poteyage peut être décrit par :
Y = A + B + C + AB + AC + BC


Y est le refroidissement (quantité de joules extrait)
A est l'effet du facteur "durée de pulvérisation"
B est l'effet du facteur "température de moule"
C est l'effet du facteur "débit de produit"
AB, AC et BC sont les effets des intéractions (où B intervient fortement)

Source : CTIF
