L'injection verticale en fonderie sous pression

En Asie (Japon), un certain pourcentage du parc des machines de fonderie sous pression aluminium (5 - 10 %) est à injection verticale pour des raisons d'encombrement au sol en particulier mais également parce que ce type de machine est bien adapté au process de squeeze casting indirect (développé davantage en asie). Ces machines sont de 2 types et permettent de maitriser la qualité des pièces avec cependant un surcout machine.

De très rares machines en Europe et aux Etats Unis
En Europe et en Amérique du Nord, on trouve quelques très rares machines d'injection verticale (de marque japonaise UBE en particulier).

Deux types de machines verticales
L'injection verticale peut être de 2 types :
- Injection verticale et fermeture du moule horizontale (injection dans le plan de joint)
- Injection verticale et fermeture du moule verticale (peu de place occupée au sol)

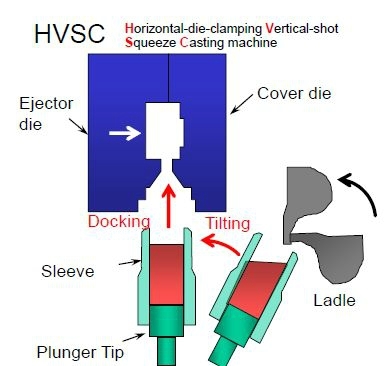

Machine HVSC UBE (Injection vertical et fermeture horizontale)

Les avantages et inconvénients de l'injection verticale
L'injection verticale a pour avantages de permettre :

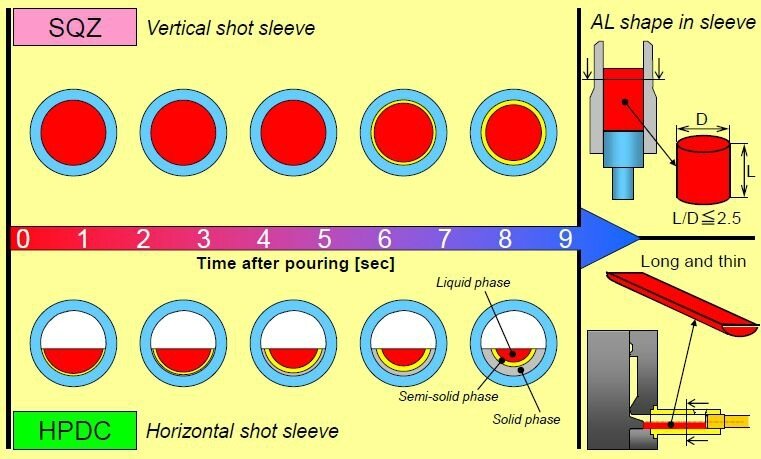

• Une meilleure évacuation de l'air du conteneur (du haut vers le bas), ce que ne permet pas le conteneur horinzontal des machines classiques
• Une perte de charge moindre (pas de rupture du flot de métal à 90 ° entre conteneur et système d'alimentation) lors de l'injection
• La réalisation de pièces en squeeze casting (aptes au traitement thermique et à la soudure)
• Un temps de cycle réduit par la fermeture des plateaux et l'accostage du conteneur déjà rempli en simultanné

Les inconvénients (en Europe) sont cependant importants :
- Un génie civil lors de l'installation des presses plus important (fosse pour le système d'injection)
- Une maintenance plus complexe (intervention en fosse) et un surcout machine
- Des fournisseurs lointains (asie) avec une base en Allemagne (UBE), ce qui renchérit le prix des pièces, l'intervention de techniciens du fournisseur, ..., la formation

A noter que le constructeur BuhlerPrince commercialise également une gamme de machine à injection verticale (HV-VV) (avec fabrication aux Etats-Unis). De part le monde, la technologie d'injection horizontale en fonderie sous pression reste cependant un standard.
